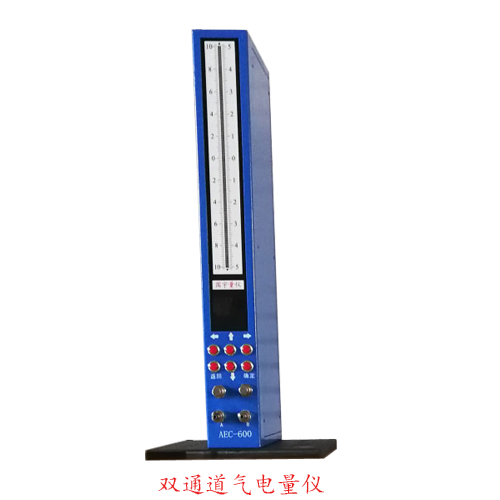

AEC-600

特點：

1、 雙通道測量：可自動識別A、B兩個通道，

可當兩臺量儀使用，使用A測頭時自動顯

示A的值，使用B測頭時自動顯示B的值；

2、 綜合運算：可選擇A、B、（A+B）/L、

（A-B）/L，L值可設置；

3、 高精度、寬范圍：獨特的設計加大了氣動測

量的線性范圍，從而使測量的精度得以提高，

并且使普通氣測頭的壽命延長了50%；

4、 使用三色光柱指示測量結果：綠色表示合格，橙色表示警告，紅色表示超差；

5、 使用OLED液晶顯示屏顯示測量值：清晰、無顯示視角和光線要求，直接顯示被測工件的絕對值和相對值，讀數精確，減少人為誤差；

6、 調整方便：一鍵置零，調整放大倍率方便；

7、 中文菜單操作：人機交互方便、快捷；

8、 良好的兼容性：可與國內外各種氣測頭配套使用；

9、 通訊接口：可與微機進行通訊，便于數據統計及質量管理；

10、 對于多參數測量，多臺拼合時可相互進行運算，直接指示測量結果；

11、 信號輸出：可依客戶需求定制信號輸出功能；

性能指標：

使用介紹：

1） 測量、調整、校正三個界面可自動識別A、B通道，用A通道時顯示A測頭的值，用B通道時顯示B測頭的值。

2） 設置界面里增加了A、B通道參數設置識別項如圖（1）共有三個選項：通道A、通道B、A&B參數同步，說明如下：

通道A：表示該步聚后的所有參數設置和操作都是針對A通道；

通道B：表示該步聚后的所有參數設置和操作都是針對B通道；

A&B參數同步：該項可以快速把A通道和B通道的數設置成一樣，減

少操作步驟。

3） 錐角測量功能，界面如圖（2）

第一行顯示工件錐角大小

第二行顯示A通道的絕對測量值

第三行顯示B通道的絕對測量值

優勢：

1、 可當兩臺電子柱使用

2、 有公式編輯器，客戶可設置公式測量形位量如：錐度等

3、 兩個通道測量值互不影響

4、 可自動識別通道

以上內容由國宇量儀為您提供，如需了解更多信息，可聯系我司
